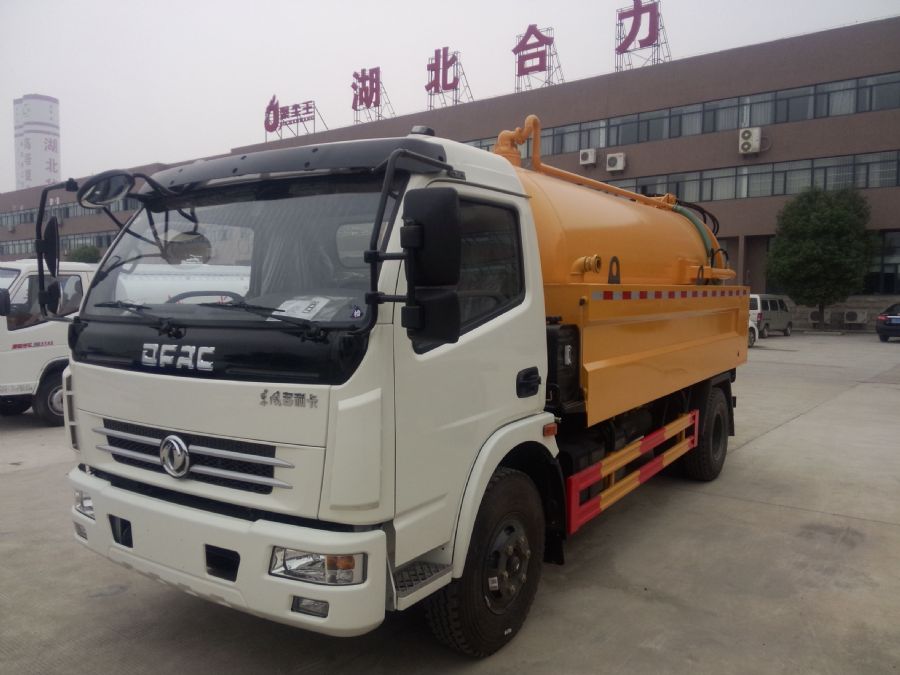

湖北合力吸污清洗兩用車罐體的設計

吸污清洗兩用車罐體的設計

下水道吸污車罐體的設計，具體要求如下：

(1）根據給定的底盤參數，并通過方案的對比分析得出罐體總體布置方案。

(2）結合相關國家標準,計算確定罐體的厚度、長度以及封頭的形式和相關參數。

(3）結合上裝需求和功能的實現確定各個開孔的位置和尺寸，以及相應的開孔補強尺寸。

(4）設計廢物傾倒裝置。

      污泥罐和清水箱的布置方案有兩種。

      方案一，左中右布置，污泥罐在中清水箱分別在兩側。廢物傾倒裝置為雙頂起機構，即污泥罐兩側各安裝一個雙作用液壓缸，將污泥罐后蓋頂起推開和收回鎖緊。整個污泥罐在雙頂起機構（液壓缸）作用下憑借重力將廢物從后蓋排除。污泥排泄完畢后，在雙作用液壓缸的作用下將后封頭收回鎖緊，再利用螺栓緊固件將后蓋進一步鎖緊密封。污泥罐后蓋與污泥罐之間用橡膠密封墊圈密封，防止二次污染。

      方案二，前后布置，清水箱在前污泥罐在后。廢物傾倒裝置為雙頂起機構，即污泥罐兩側各安裝一個雙作用液壓缸。污泥罐后蓋可以在液壓缸的作用下被頂起推開，整個污泥罐在雙頂起機構（液壓缸）的作用下憑借重力將廢物從此處排除。污泥排泄完畢后，在雙作用液壓缸的作用下將后蓋收回鎖緊，再利用螺栓緊固件將后蓋進一步鎖緊密封。污泥罐后蓋與污泥罐之間用密封墊圈密封，防止二次污染。

前后布置--考慮到底盤的長度、驅動方式、清水箱和污泥罐的容積、污泥罐被頂起所需力的大小和其他裝置所需的空間等因素，通過方案分析比較，確定了吸污車罐體布置方案為第一種。方案一由于采用左中右布置，可以在一定程度上節約了底盤的前后空間，為罐體的容積的擴大和其他裝置的布置提供了可能性。其次，左中右布置可以使整車的重心后移，加之所采用的底盤是雙橋后驅形式，所以在整車動力性方面可以在一定程度上得以提高。在方案一中，清水箱由箱體、進水口、出水口、液位指示器、上蓋總成及相關連接法蘭等組成。清水箱采用鋼板焊接制成，分別在頂部、底部留有進、出水口。清水箱通過一條管路給高壓沖洗系統供水，通過水閥控制；吸污車污泥罐體由封頭、筒體、排污口、觀察窗、可開啟方案后蓋、后蓋鎖緊件、密封件和相關連接法蘭等部分組成。污泥罐可開啟后蓋下部接有大口徑排污口，可將部分污泥直接排走。污泥罐內部接泥水分離器，過濾完的水通過管路排入清水箱或直接排出罐體外，其排入清水箱或污泥罐由閥體視清水箱水位情況控制。污泥罐則分別在頂部、底部設有污水入口、過濾水出口，污泥罐傾倒裝置借鑒自卸車直推式舉升機構的結構型式，使罐體傾斜后排污。  本文所設計的污泥罐、清水箱及廢物傾倒裝置能夠滿足清污車總體設計要求，能夠實現沖洗供水、污水收集和過濾以及污泥儲存和排放的功能。

      由真空泵在污泥罐中產生真空區域，罐內外產生壓差，污水(泥)通過吸污管進入污泥罐。在真空系統中設置保護回路，即在抽真空管路中設置安全裝置，以阻止污水進入真空泵。該保護裝置是一個帶有浮子三維單向閥，裝在罐頂部，與真空泵吸口相接。除此之外，還在真空系統中安裝汽水分離器和一、二級油氣分離器，這樣可以將真空管道中過多的水分和含有雜質的油氣分離出來，避免損壞真空泵，延長真空泵的使用壽命。污泥罐中有污水分離器，可將罐內多余的污水分離出來，通過觀察窗觀察清水箱內清水的多少決定多向閥體控制分離出來的污水流向清水箱還是直接排入下水道。當污泥罐內污泥等雜質充滿罐體時可先通過后封頭的排污口排除，排到一定的程度時可以通過后蓋傾倒排出，并根據具體情況可以利用高壓水槍來清洗罐內的污泥，保證罐體的清潔和使用壽命。
